继续把网友文章【多聯遊戲】里面的拼图制作出来，这次制作的是 多联蜂窝，也叫四联蜂窝。

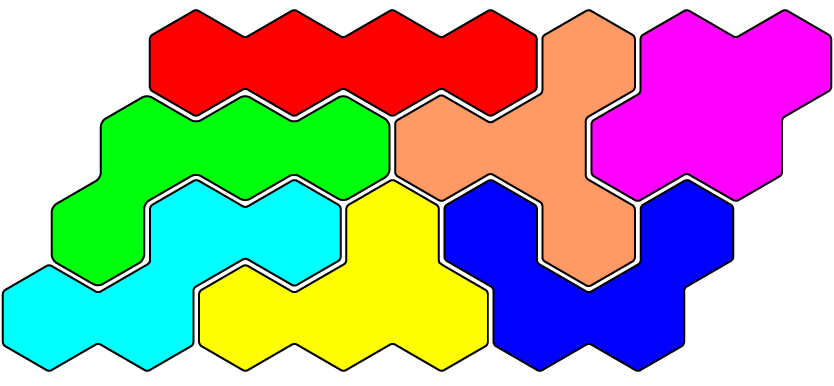

就是由 4 个蜂窝状的六边形组合而成的图案，一共有下面 7 中情形：

翻了之前的文章：家里的平面拼图玩具
里面有“难度10级的埃舍尔拼图”，和上图对比了一下，里面有重复的形状：

图象绘制

不得不说一句，LightBurn实在是太好用了，不过只能试用 30天，到期就用免费的 LaserGRBL ，这个软件只有 Windows 版。

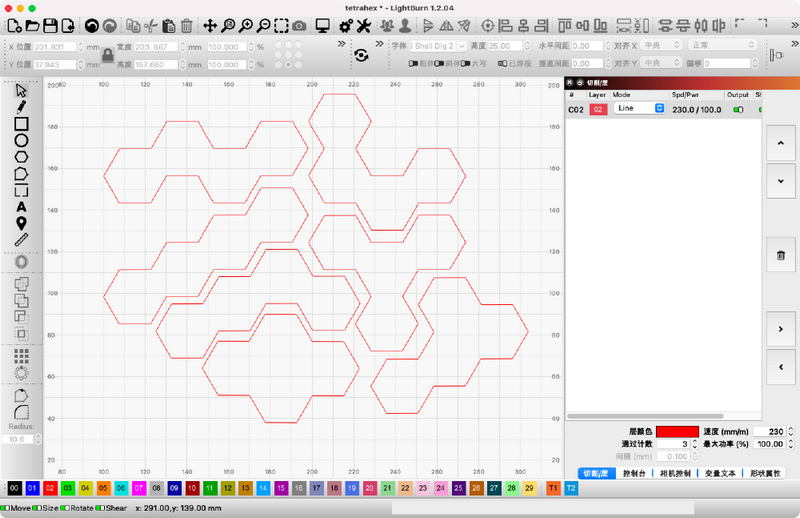

先画一个正六边形，边长 15mm，然后拷贝 3 份，用 4 个正六边形拼出一个图案。
软件的图形坐标定位功能非常强大，对每一个图形可用 9 个基准点来定位，因此在拼合图形的时候非常方便。
有了这个功能，再也不用把图形放很大，然后用肉眼观察两条边是否重合。

激光切割

之前的 拼图游戏多联骨牌 Hexiamonds 用的是 5mm 厚的椴木板，切完之后感觉还是有点薄，因此这次准备使用 8mm 厚的椴木板（为了激光切割机，特意买了几块3~10mm厚的椴木板）。

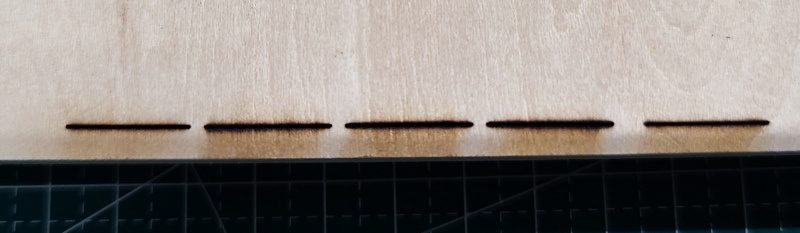

先用不同参数测试了一下切割效果，从左到右的线条，功率 100%，
第一条：速度 230 mm/min，切割 3 次，这是厂家推荐的参数；
第二条：速度 150 mm/min，切割 3 次；
第三条：速度 100 mm/min，切割 1 次；
第四条：速度 80 mm/min，切割 1 次；
第五条：速度 200 mm/min，切割 3 次。

通过对比是否穿透、切缝宽度，最终决定使用厂家推荐的切割参数。

切割大概 20 分钟左右完成，比 3D 打印机快的多得多。

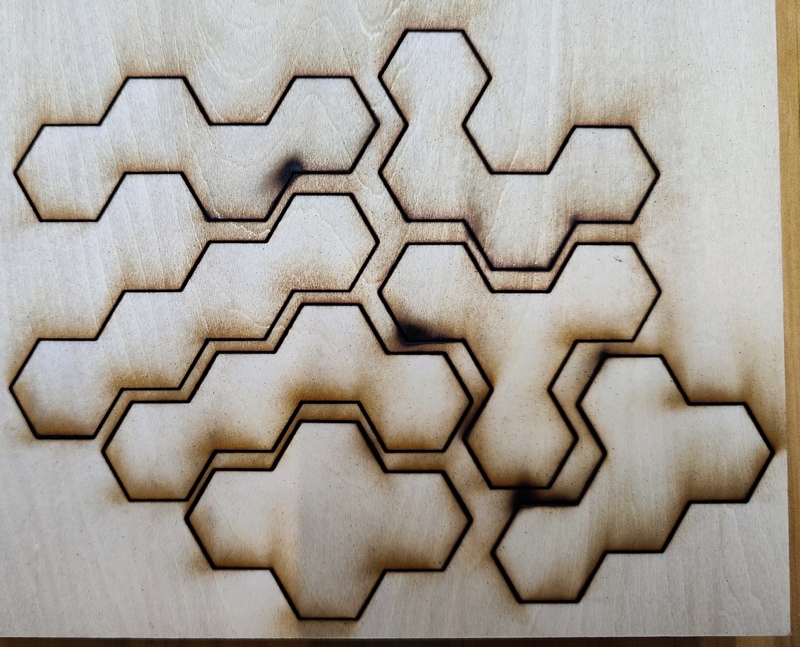

这是正面的切割效果，可能是多次切割的原因，板子的正面反而有烟熏火燎的痕迹，有些转角处灼烧的痕迹还很重。

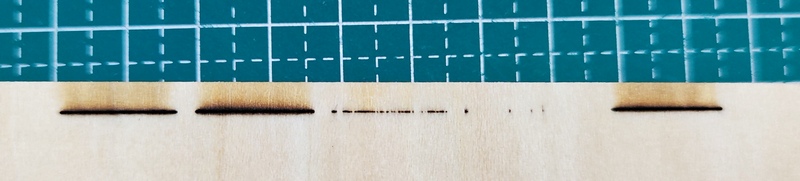

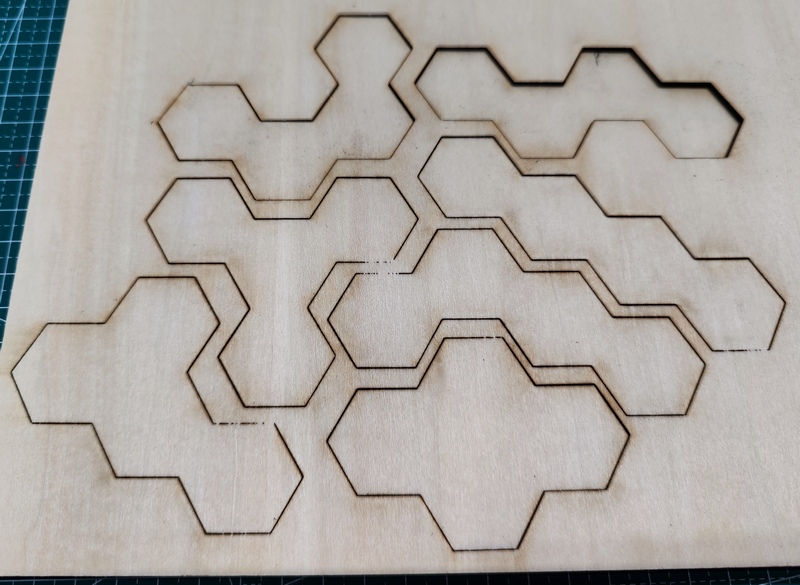

从背面看，灼烧的痕迹很浅，而且有部分线条没有割透，这应该是板材内部材质不均匀影响的。
用美工刀轻轻划开，就可以把每块拼图取出了。

先用 260 目，后用 400 目砂纸打磨了两遍。

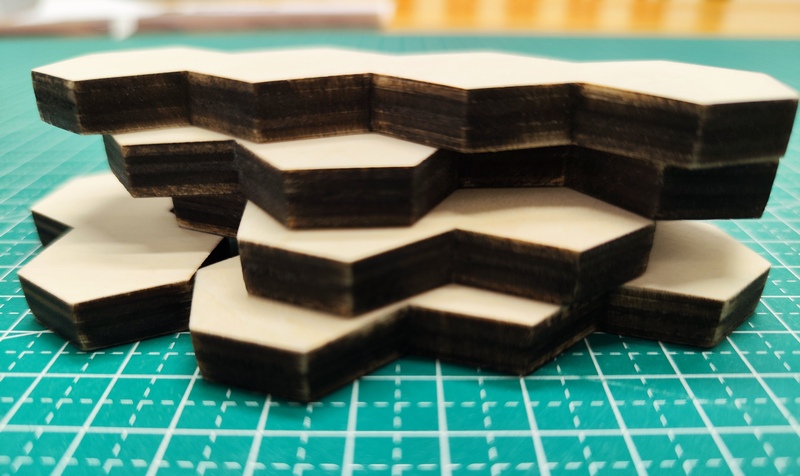

侧边的碳化有点重，用手一摸黑乎乎的，只好轻微打磨一下。

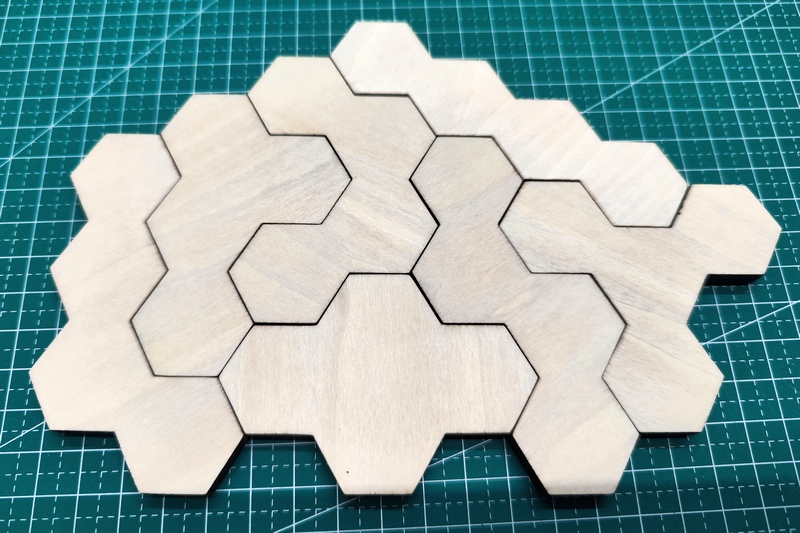

8mm 厚的积木块看着要实在多了，改天研究一下上色的事情，把积木块涂上颜色。

相关信息

网上的资料比较少，可以看一下面几个链接：
https://puzzler.sourceforge.net/docs/polyhexes.html
https://www.pentoma.de/tetrahex-figuren-uebersicht/
http://abarothsworld.com/Puzzles.htm
