中午睡觉起来,发现模型还没打完,仔细一瞧,不知什么原因,喷嘴在走,但是没有耗材出来,赶紧暂停,把挤出机的扳手扳开,用手将耗材往前推,发现喷嘴没有耗材挤出,然后往后拉,耗材也拉不出来。本着大力出奇迹的念头,用力拉,结果耗材从挤出机那里拉断了。 :@(吐血倒地)

先去群里问了一下,有人说可能是挤出机的问题,拆开看了一下,齿轮挺好,就是上面有点耗材的碎末,用刷子清理了一下,然后重新装好。装内部的弹簧有些麻烦,按照视频一步步来没问题。
SE 和 MAX 差不多,这是拆装视频: 创想三维 |CR-6 SE更换挤出机构教程

挤出机没问题,那就是喷头那一部分有问题了。
先看拆装视频: 创想三维 |CR-6 SE更换喷头套件教程(中英文)

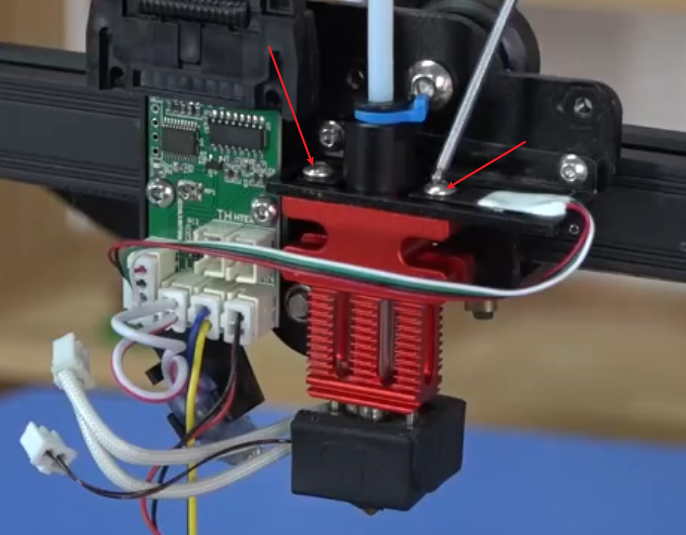

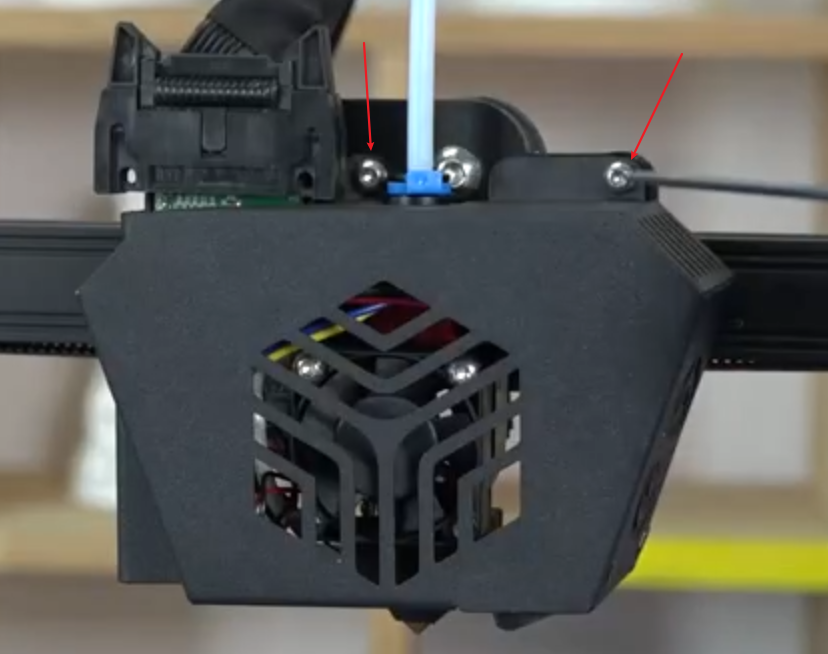

1.先拆外壳的两个螺丝,拆开之后不用把铁壳上风扇的电源接口拔掉;

2.拆喷嘴上面的小散热风扇,是两个长长的螺丝;

3.用手扣掉电源接口处的热熔胶,注意别太大力
4.拔出加热管线和热敏电阻线(就是连接到喷嘴处的两个,很容易找到)

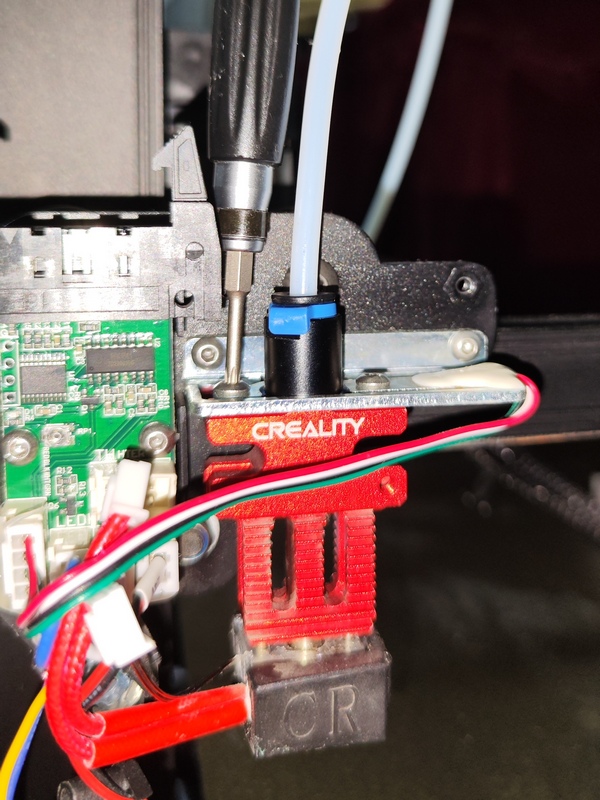

5.拆卸喷嘴部件的两个螺丝
6.把挤出机那头的蓝色卡簧扣掉,可以把铁氟龙管拉出,然后喷嘴部件就可以取下来了。

上面的视频拆下来之后就开始安装新的喷嘴部件,而我接下来要说一下我的维修过程。

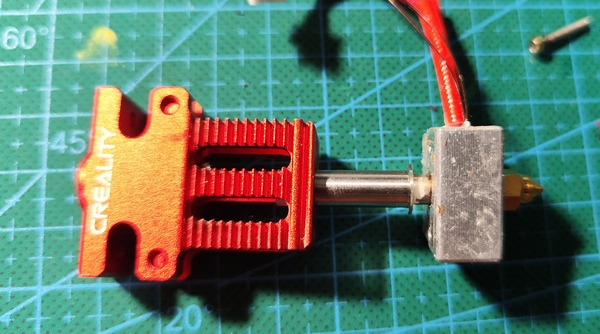

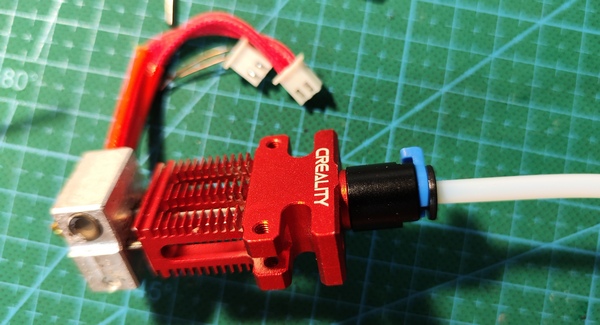

拆下来之后的喷嘴部件

网上有整套的喷嘴部件卖,但是既然都拆下来了,先看看能不能修好,不行再去买一套换上。

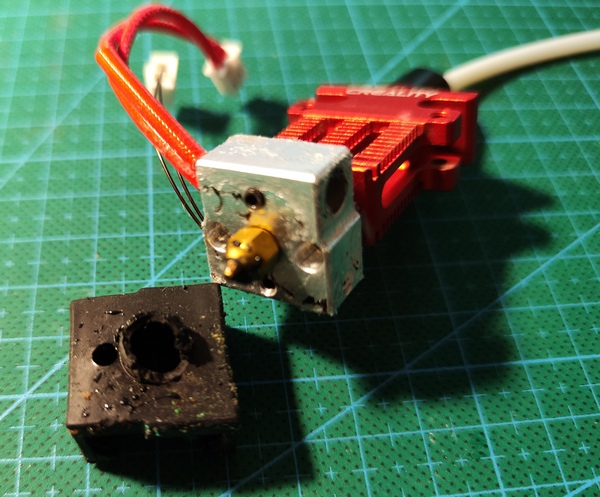

拆掉保温隔热橡胶

可以看到靠近喷嘴的地方已经破烂不堪,这是因为之前有时候打印失败的时候,耗材会堆积到喷嘴周围,全部糊在橡胶上,用手撕的时候就会把橡胶一块撕掉 :@(无所谓)

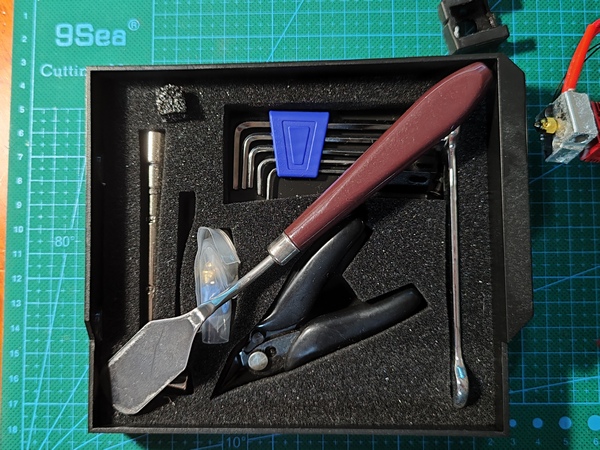

买机器附带的工具盒

里面有内六角的扳手组,套筒扳手,开口扳手,剪线钳,细针,铲刀和两个喷嘴。

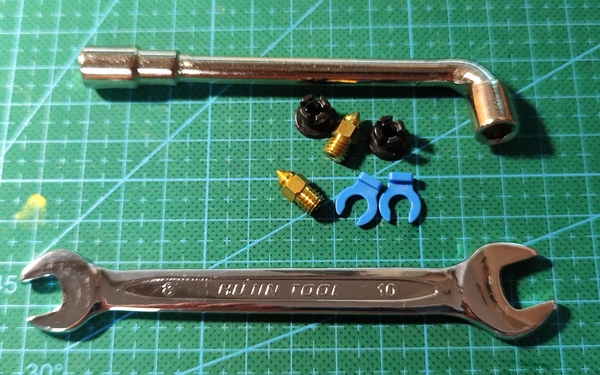

喷嘴和工具

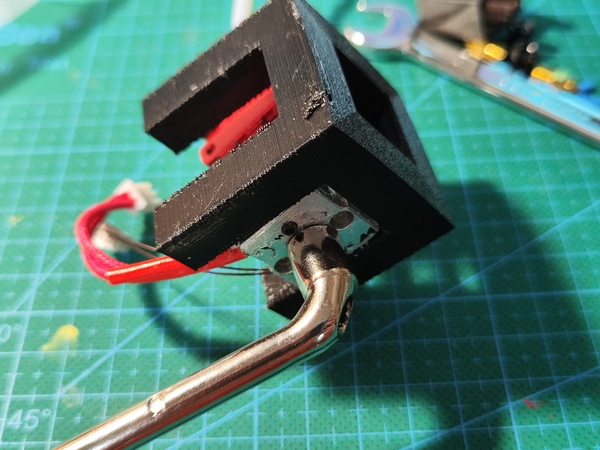

拆卸喷嘴

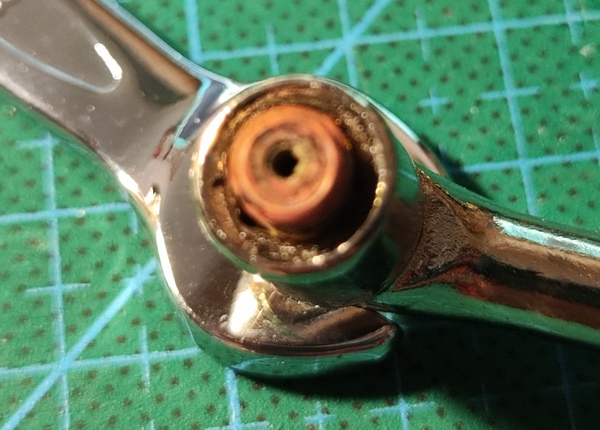

用套筒扳手套住喷嘴,上次打印的模型正好可以卡住加热块(也可以用活口扳手),双手反方向一用力,就把喷嘴拧动了。

喷嘴

拆下来的喷嘴并没有堵塞,只是有点锈迹。

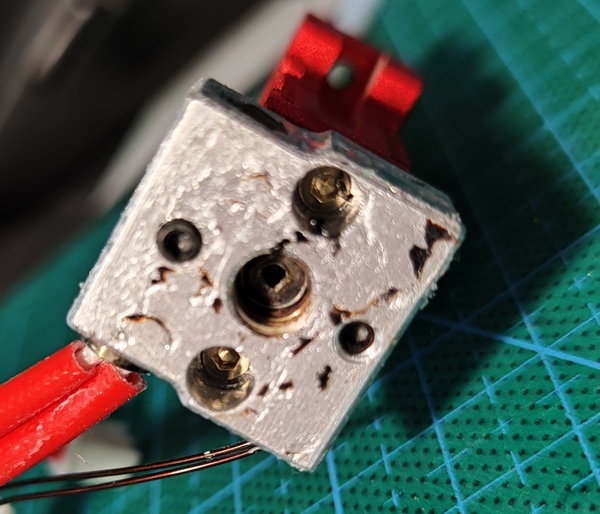

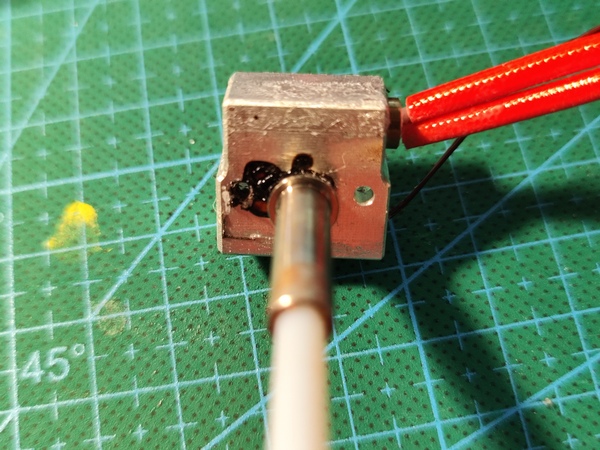

加热块

加热块的喷嘴接口有点黑黑的,可能是耗材加热过久,烧糊了。
加热块上有两个螺丝钉是固定后方红色的散热块的,还有两个螺丝钉分别固定加热管和热敏电阻。

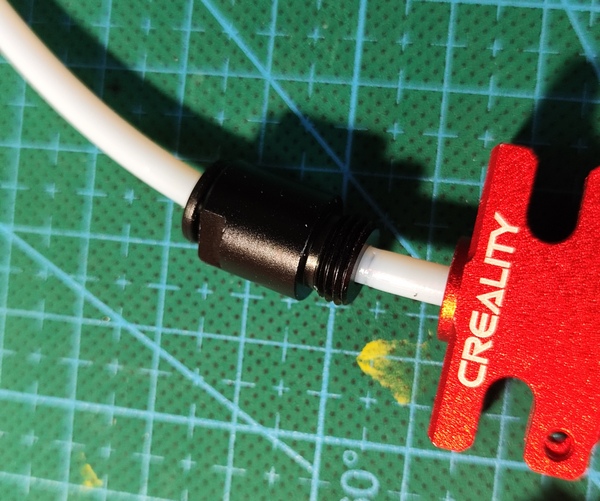

铁氟龙管固定器

红色散热块上方是黑色的铁氟龙管固定器,先把蓝色的卡簧扣掉,然后用开口扳手拧掉。

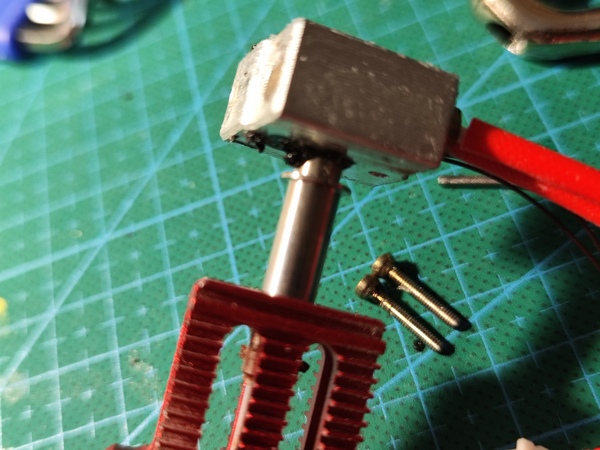

拆掉红色散热块

从加热块上拆掉两颗长螺丝,红色散热块就可以拉出来了。

铁氟龙管

白色的铁氟龙管里面的耗材还是无法拔出

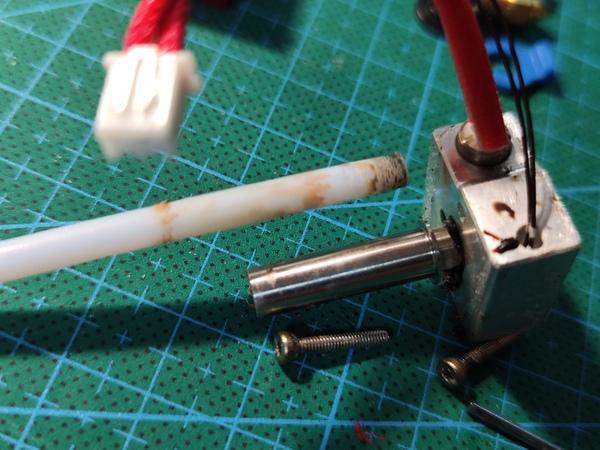

拔出铁氟龙管

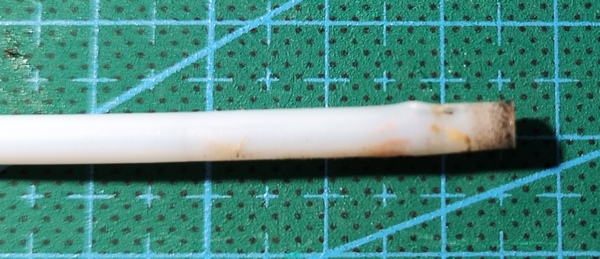

慢慢一边摇晃,一边往外抽,终于把铁氟龙管拉出来了,可以看到前端都黑了,还有点萎缩。

找到堵塞之处

把铁氟龙管单独拔出之后,发现耗材还是无法抽出,仔细观察,发现铁氟龙管有鼓包的地方。

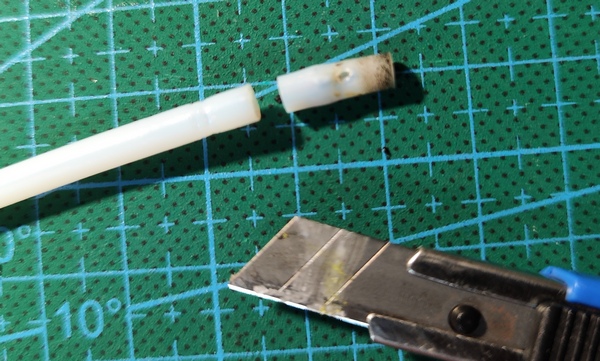

解决问题

一刀下去,把铁氟龙管和耗材一起切断了,好了,耗材可以顺利抽出。看了一下加热块,没有堵塞。

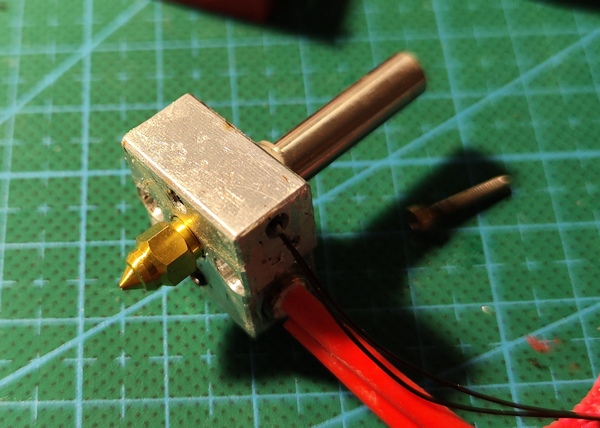

换上新喷嘴


安装散热块

应该在那根亮亮的管子上涂抹一些散热硅脂,这样它和红色散热块接触紧密更利于散热,家里没有,只能作罢。把两根长螺钉固定好。

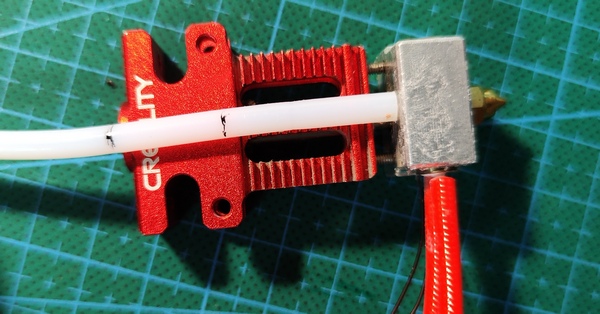

安装铁氟龙管

提前比划一下长度,用马克笔做一下记号,然后把管子插进去,发现左边的黑线也进入一些,插到底了。

安装铁氟龙管固定器

固定器尾端有个黑色的卡圈,它是负责卡紧铁氟龙管的,用开口扳手上紧,装上蓝色卡簧。

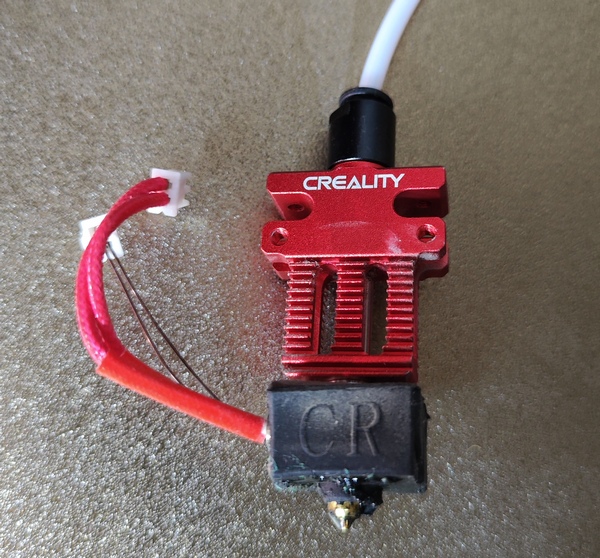

最后按照视频的安装方法,把喷嘴部件沿原路装回去。

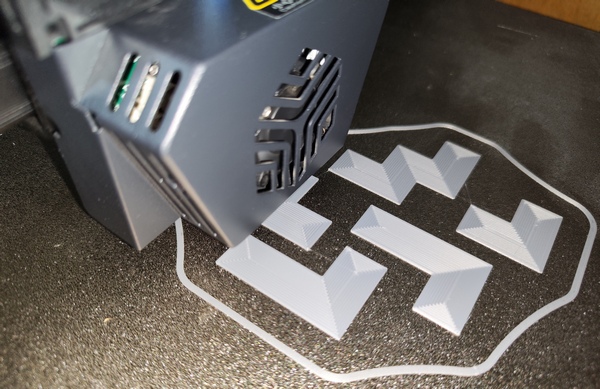

继续打印,效果棒棒滴 ::(胜利)
