趁着双11买了一台激光雕刻机：https://www.sirit.com.cn/archives/488/
新入手的玩具总想多玩一下，干点啥好呢？对于激光雕刻机，无非就是雕刻和切割两种功能。雕刻的范围比较广泛，几乎在任何物体的表面都可以雕刻，还有那种带滚筒的装置，配合使用可以在圆柱形物体上雕刻图案；切割的话，因为激光功率才 10 瓦，所以很难切割较厚的木板，金属板基本就不要考虑了，都是工厂里才能见到，一台不得个大几十万，激光功率也得几百上千瓦。

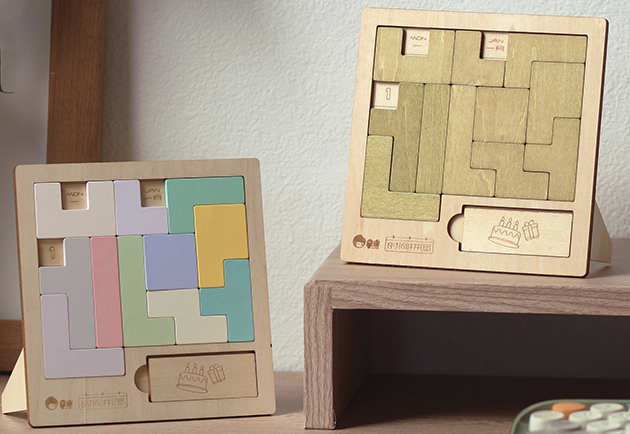

手边正好有“早米”桌游出品的“时间拼图”，它就是用激光打印切割的，好吧，就拿它来练练手。

早米是国内知名的桌游厂商，致力于儿童实体游戏开发，专为3-12岁亲子家庭设计了很多款儿童桌游。我家里有的除了这两款“时间拼图”，还有“舞龙达人”“奇妙海岛”“西游记系列之花果山”“西游记之我是大师兄”“年夜饭”“丝路商人”“小小建构师”，孩子都很喜爱，特别是这款时间拼图，每天都可以玩一下。
早米淘宝店铺：https://zaomi.taobao.com/，找我可以打折购买（我一直在向身边的朋友推广桌游产品）
早米玩桌游：时间拼图玩法介绍
GM的秘密基地的介绍：史上最变态的日历！每一天都要靠拼图拼出来？！

设计

学习了 LightBurn 的视频教程 ,开始自己绘图，不得不说，LightBurn 使用起来还是很方便的，功能也比较完善。
时间拼图分为上下两层，下面一层用来雕刻日期等内容，原品每一小格 15mm，我准备做大一点，每格 20mm。

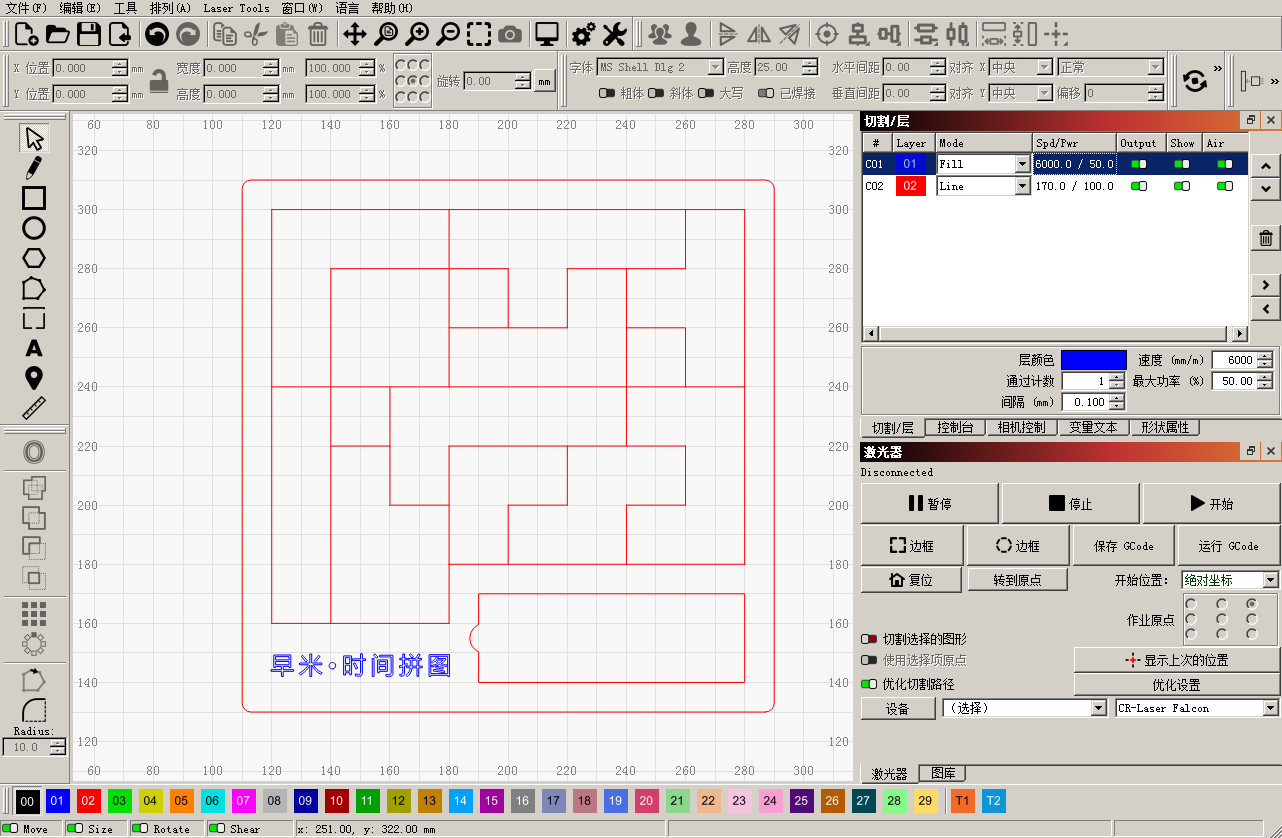

上面一层除了雕刻框架，我顺便把要用到的积木块也画到里面，正好一起都切割出来。

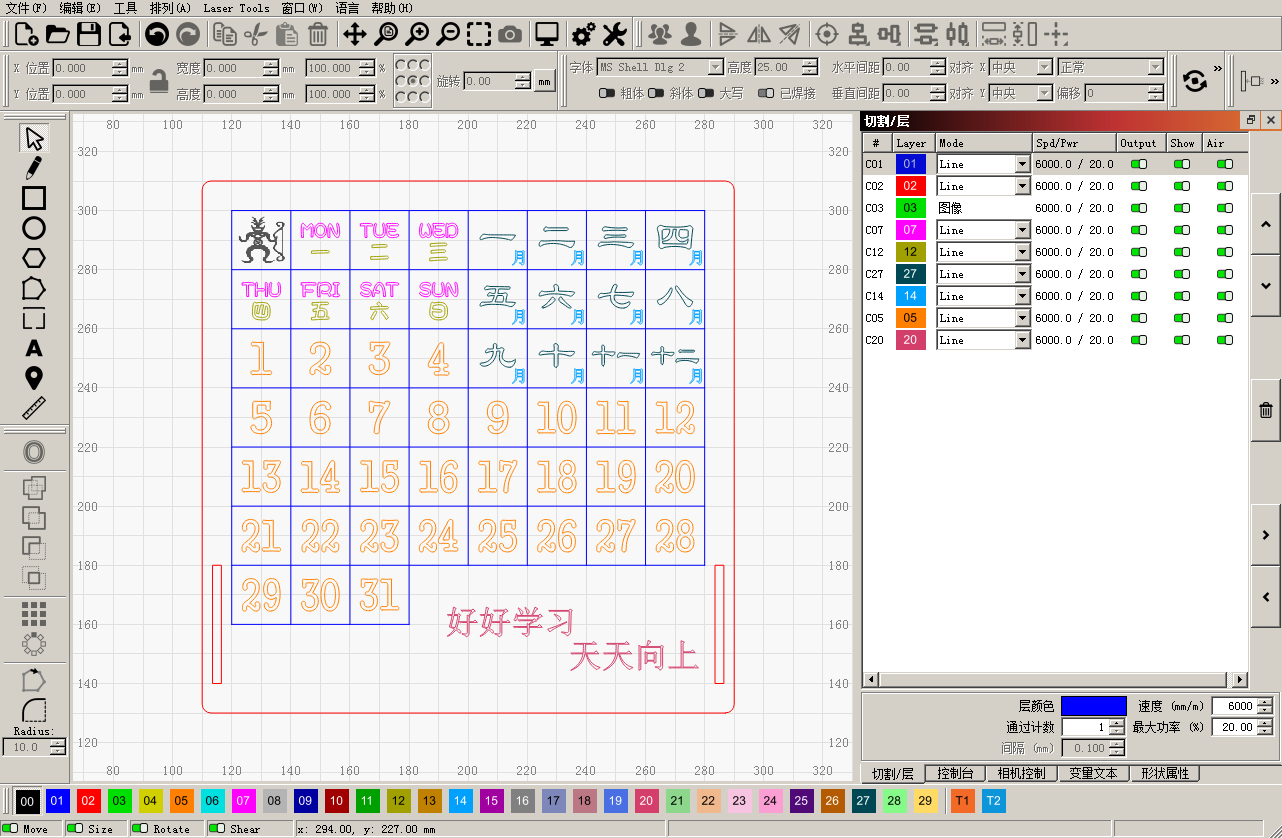

LightBurn 里面可以针对不同的线条或图案分别设置所需的激光功率与速度，它下方的小色块代表了同样颜色就使用同样的设置参数。但是小色块上面还标有数字，我一开始不知道它的用途，直到上机雕刻才发现。

上机

把画好的图案保存成 GCode 文件，拷贝到 MicroSD 卡，插到机器里开始打印。

底层木板

底板我选的是 3mm 厚的椴木板，红线是切割线条，功率100%，速度300mm/min，其他线条和logo的功率40%，速度6000mm/min。

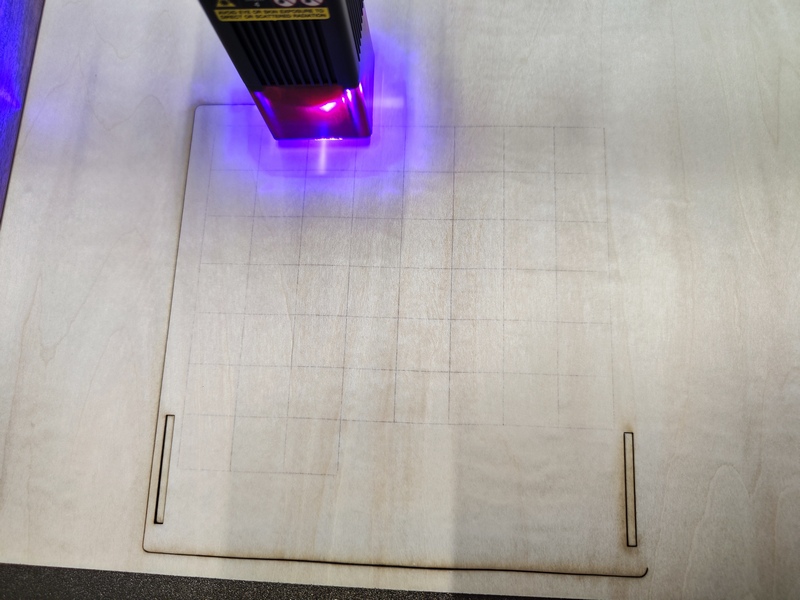

机器工作时我就在旁边看着（激光头周围有红色亚克力框保护，可以不用带有色眼镜，小朋友还是要带上安全一些），发现它绘制完中间的方格线之后就开始切割边框和支架开槽，而不是先雕刻方格中的日期等内容。我突然就明白了 LightBurn 软件中小色块上数字的含义，原来它们代表的是雕刻顺序。

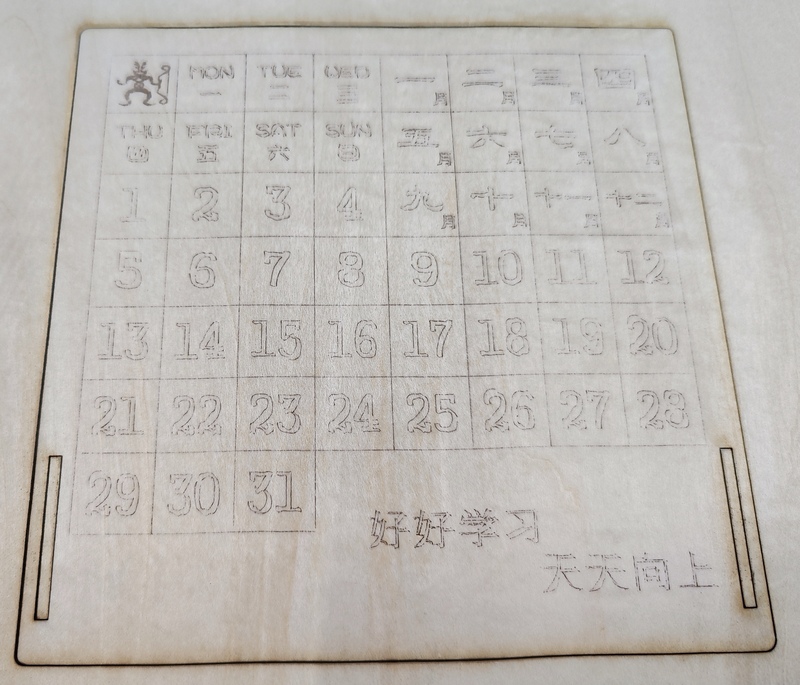

切割的功率是够了，木板被割开，但是雕刻的功率不够，痕迹很浅，下图是雕刻一遍的效果。

在软件中把切割的红色线条删除，重新让机器雕刻了两遍，效果还是不明显。

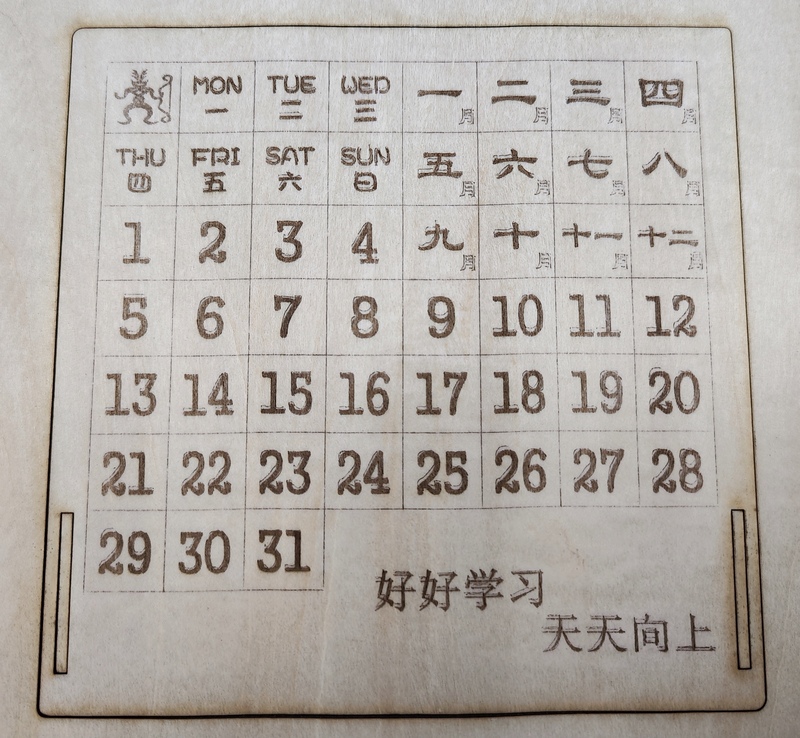

于是，又在软件中把图案的填充方式从【线条】改为【填充】，这下可以看清楚了。
但是，问题出现了，填充的痕迹与之前雕刻的痕迹有点错位，不知道是什么原因。

上层木板

机器切割的时候产生的浓烟烘烤在木板上会形成焦黄的颜色，因此激光切割机都会附带空气喷嘴，切割的时候喷出空气把浓烟吹走，可是问了厂家，他们居然还没定价，很神奇，主机都开始买了，配件还没定价。

之前我都是把木板直接放置在钢板上雕刻，切割时浓烟就集中在木板和钢板之间。
这次加工上层的时候我突发奇想，为啥不在木板和钢板之间垫上东西，这样不就有利于浓烟的散发吗？于是，我在木板的四个角垫了四块小木片。

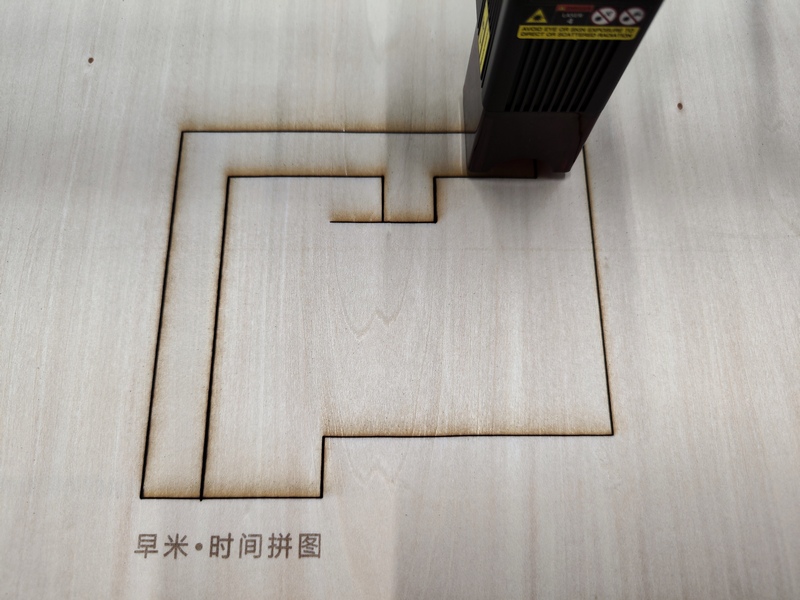

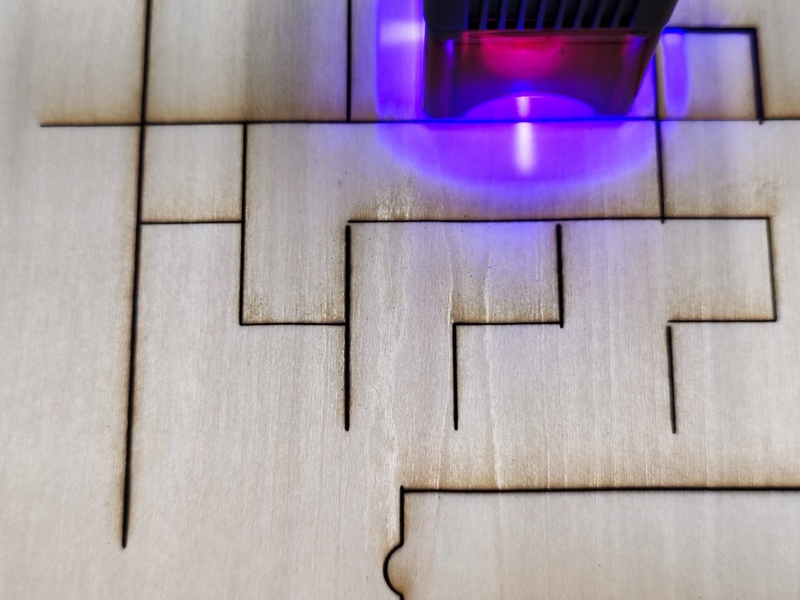

可是，悲催了，加工时我才发现，它切割了几条内部的线条之后，就要开始切割内边框了。我一下子慌了，这可如何是好，内边框切割完，木块就会掉到下面的钢板上，它和激光头的距离发生改变，会影响以后的切割效果，因为内部的线条还没有切割完呢。

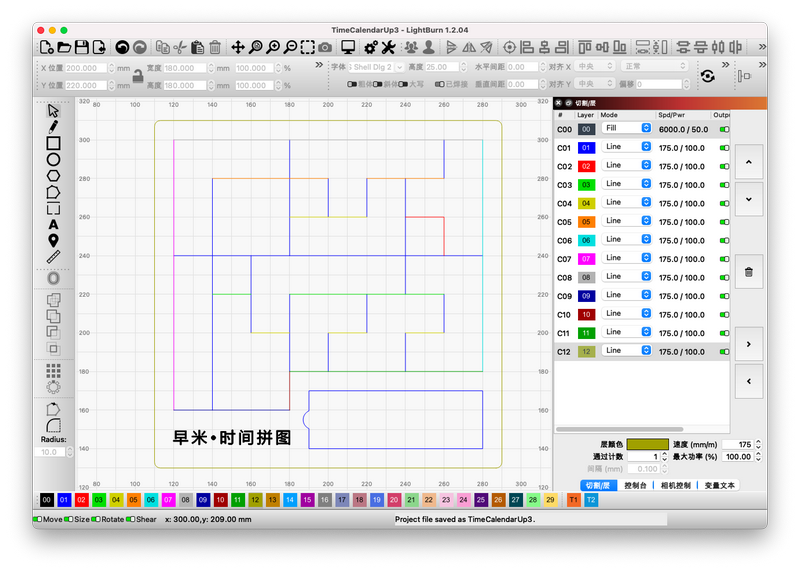

怎么办？那就把要切割的线条设置好顺序，于是又在软件中把要切割的线条按照由内到外的顺序编号，然后设置功率速度大小。（激光切割机放办公室了，用的苹果电脑编辑的，之前设计的图案丢失了很多字体）

上机加工，这一次如愿以偿。

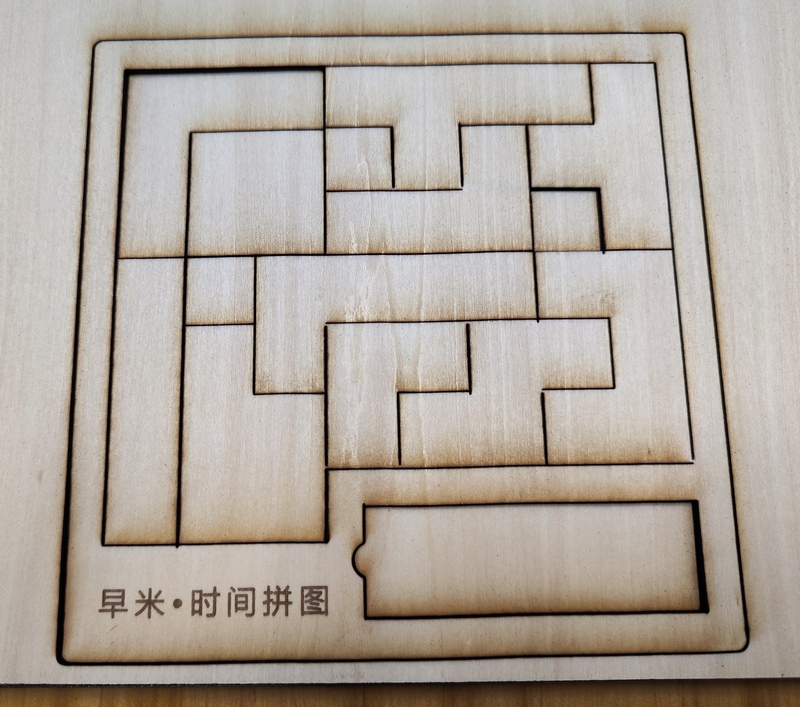

这是切割完成的效果，可以看到木板上一片焦黄。
上层的椴木板厚度 5mm，激光功率100%，速度175mm/min。

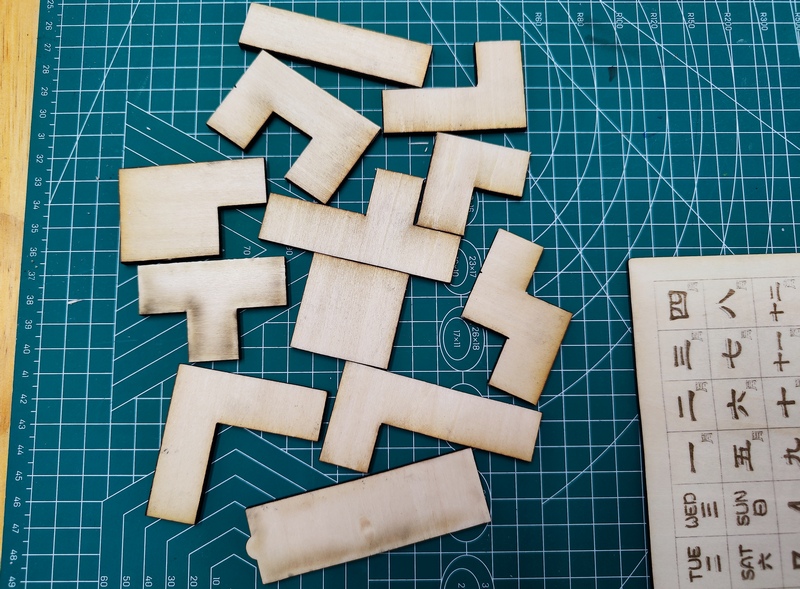

拆下来看拼图积木块的正面。

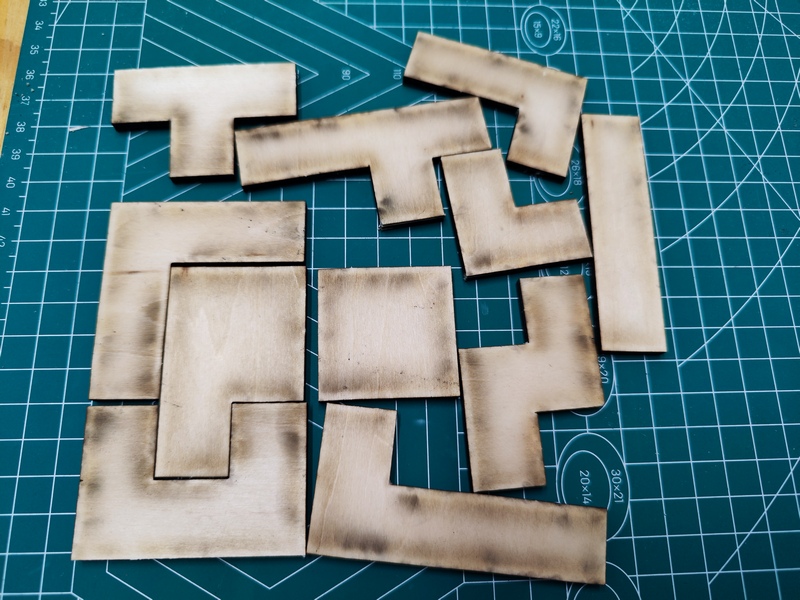

这是积木块的背面，被烟熏火燎的惨不忍睹。

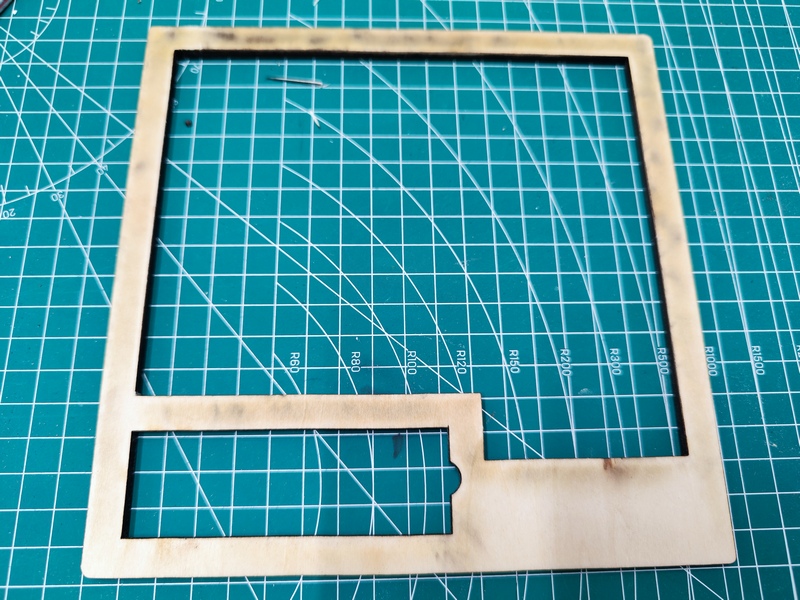

上层边框的背面。

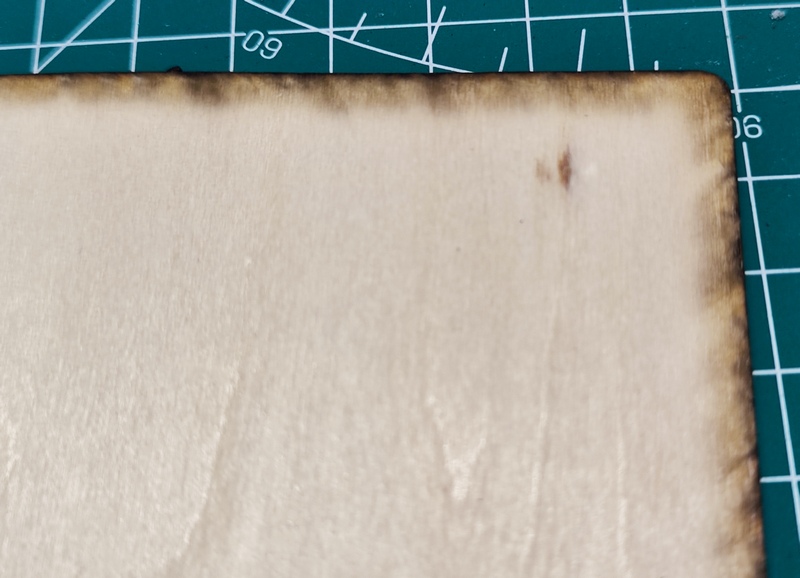

这是底板背面的细节图，底板是直接放在钢板上加工的，因此会更严重一些。

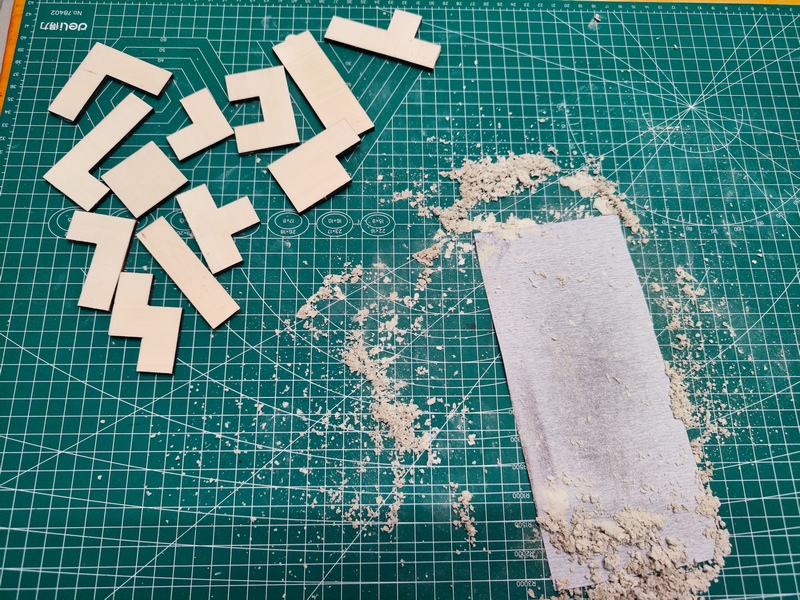

拿出砂纸来打磨，打磨之后更加光滑，比刚买来的木板表面还要好看（原始的椴木板表面纹理粗糙）。
打磨是真累人，积木块的边角太硌手了，捏一会儿就手疼......

成品

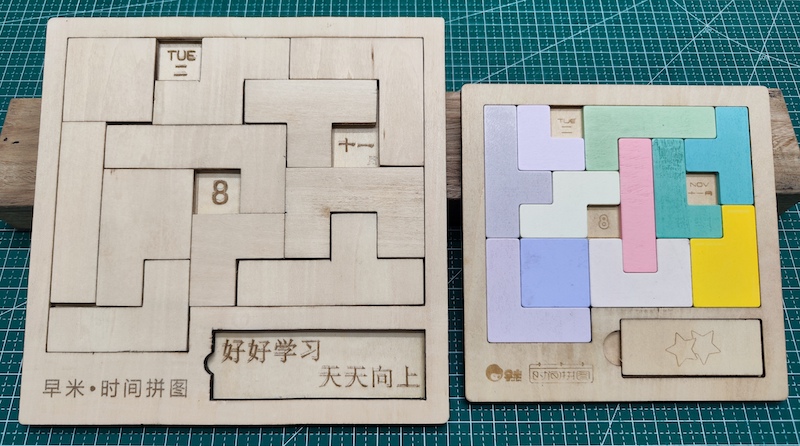

这是最终的效果。

存在问题

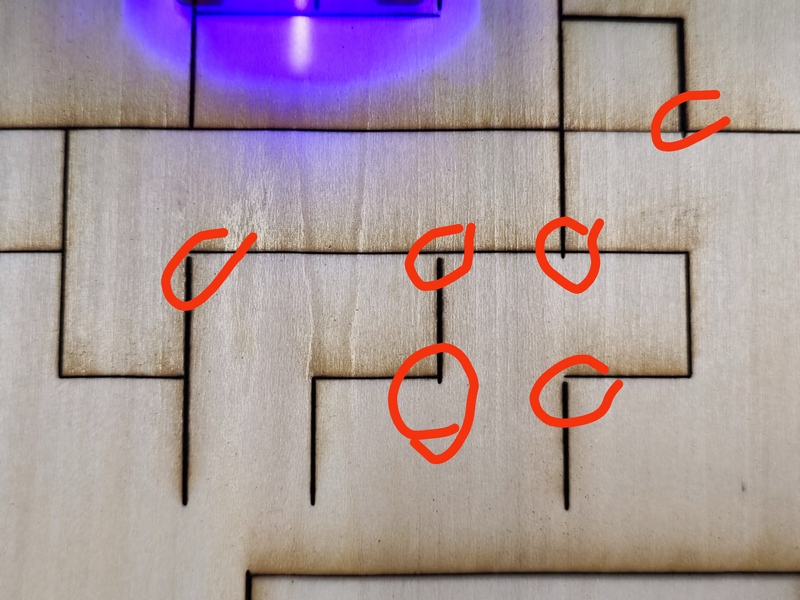

切割的时候发现有些线条切割的效果和我设计的不一样，我仔细看了设计图，放大了很多倍，也没有出现图中没有对齐的样子。
问了客服，客服一点也不专业，只说可能是皮带的问题，好吧，只能自己动手调校了。
看上面的最终效果图，也会发现积木块的小正方形并不是完全一样大，有的会有 1mm 的误差，这直接导致了有时候拼图会放不进去，唉，还得打磨一下。

总结

1、空气喷嘴对激光切割木材非常有必要；
2、椴木板本身的材质也会影响切割质量（我从椴木板侧面发现它们一层层的厚度不是很均匀，下次换一家店买）；
3、机器硬件的调校与参数设置的匹配需要进一步磨合。
