激光雕刻机打印错位解决方案

· 2022-11-08
点点滴滴 程序设计 激光雕刻

之前激光雕刻出现了一些小问题:https://www.sirit.com.cn/archives/489/
再三确认 LightBurn 里面绘制的图形没有问题,突发奇想,是不是生成的 GCode 文件出问题了呢?
GCode 文件是文本格式,用记事本软件就可以打开。打开之前生成的 GCode 文件,太长,有点乱,干脆重新画个简单的图案来看一下 GCode 文件。

软件问题

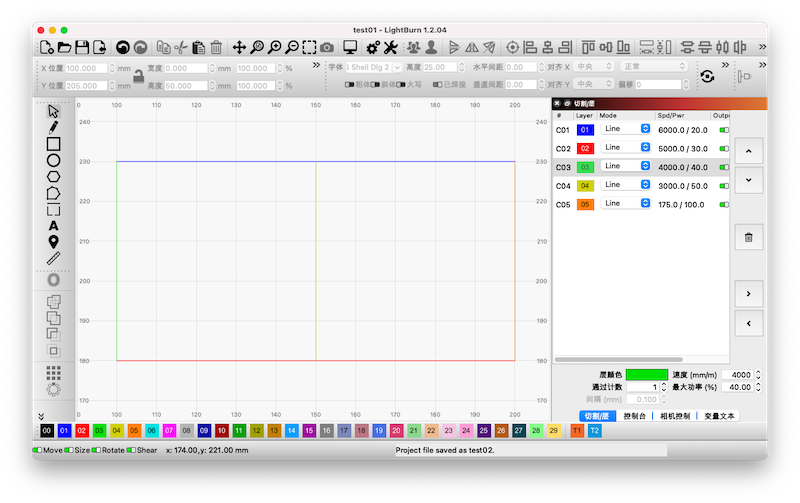

在 LightBurn 里面画了 5 条线,按照 x,y 坐标定位,拼成了两个正方形,分别设置了每条线的颜色、顺序以及功率速度,然后保持成 GCode 文件。

GCode 文件的内容如下:

; GRBL device profile, absolute coords
; Bounds: X100 Y180 to X200 Y230
G00 G17 G40 G21 G54
G90
M4
; Cut @ 6000 mm/min, 20% power
M8
G0 X100Y230
; Layer C01
G1 X200S200F6000
; Cut @ 5000 mm/min, 30% power
M8
G0 X200Y180
; Layer C02
G1 X100S300F5000
; Cut @ 4000 mm/min, 40% power
M8
G0 X100Y180
; Layer C03
G1 Y204.9S400F4000
G0 Y205.1
G1 Y230
; Cut @ 3000 mm/min, 50% power
M8
G0 X150Y230
; Layer C04
G1 Y205.1S500F3000
G0 Y204.9
G1 Y180
; Cut @ 175 mm/min, 100% power
M8
G0 X200Y180
; Layer C05
G1 Y204.9S1000F175
G0 Y205.1
G1 Y230
M9
G1 S0
M5
G90
; return to user-defined finish pos
G0 X0 Y0
M2

硬件问题

研究了半天,没发现什么问题,心里想着还是先确定硬件是否出问题吧。

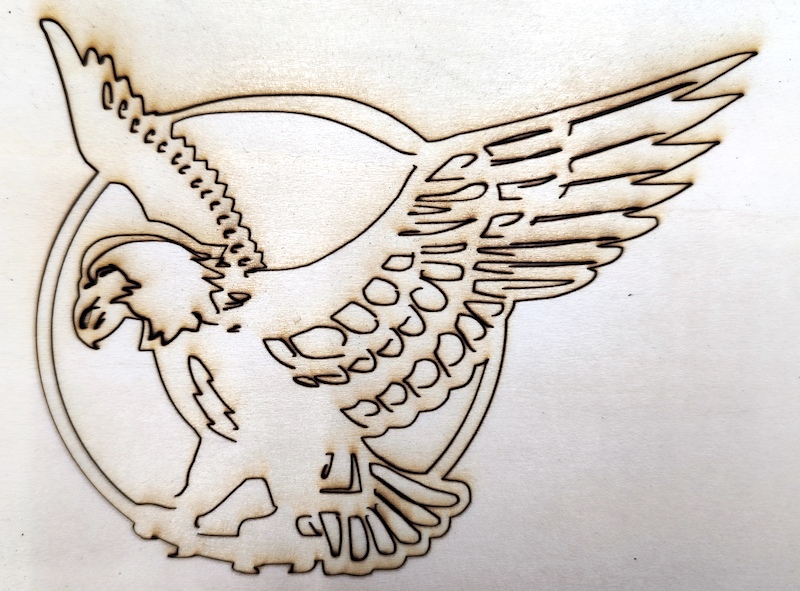

先把皮带松了一点,然后打印了厂家自带的老鹰图案,打的一踏糊涂,错位非常严重,很多线条都没有封闭。
打印错位

又用 LightBurn 作图:

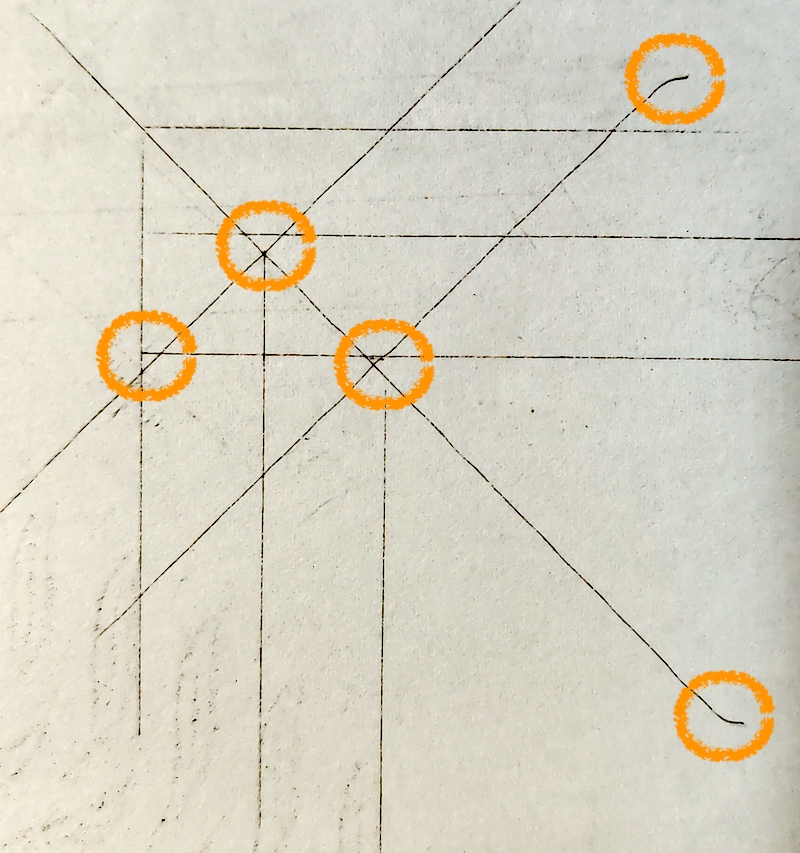

打印效果如下,橘黄色圆圈内都是错位。

抽空问了 jd 上的厂家客服,回答是可能螺丝松了,或者皮带松紧度不合适,至于皮带的松紧度完全靠个人感觉来衡量,不能太紧,也不能太松。唉,这技术客服也太好干了吧。
难道厂家就不能给出一个校正图案,打印一遍就知道哪里的问题吗?
只能自己摸索了!
鉴于我之前动了 Y 轴的皮带,我想最大的问题就在这里,可能皮带太松导致线条变换方向时产生错位,于是,我把 Y 轴的两根皮带用手拉到最紧,然后把固定压片上紧。

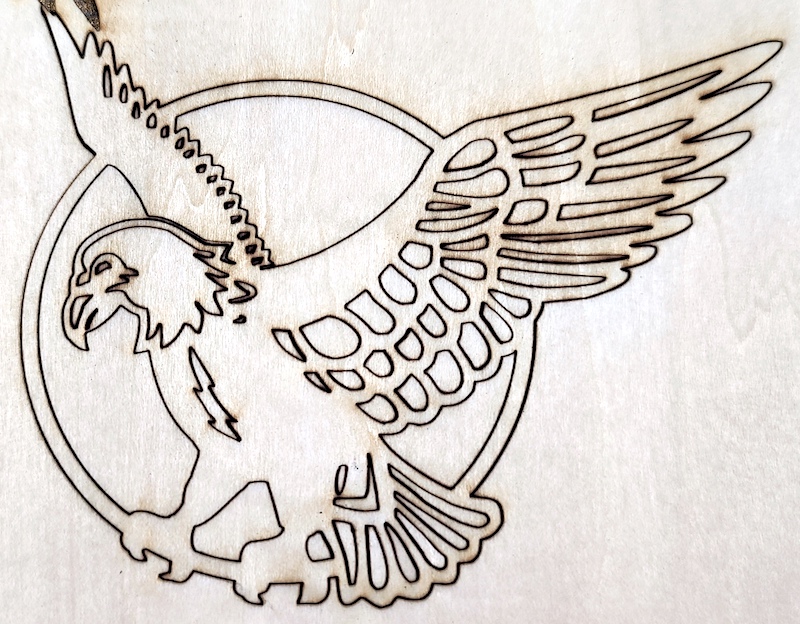

再次打印老鹰图案,这一次,完美!

总结

其实第一次打印老鹰图案就有点错位,只是当时我以为打印的时候不小心碰到桌子,导致木板有移动而造成的错位。昨天打印时间拼图底板的时候,日期也有错位,我以为是字体丢失的原因,今天终于给解决了。
我之前心里一直对软件出错存疑,其实软件出错的可能性最小。当发生类似事件时,还是先排查硬件是否出故障,最后再考虑软件的问题吧。
