激光切割 | 拼图游戏多联骨牌 Hexiamonds

· 2022-11-09
点点滴滴 解谜游戏 激光雕刻

看了网友的文章:多聯遊戲,他的网站里还有很多好玩的游戏,可以时不时去看一下。
看到他用不锈钢做了一套 Hexdiamonds,就萌发了自己也做一套玩一玩的想法。

图形绘制

本来准备用 3D 打印 PLA 材质,最近双11新买了 激光雕刻机,号称可以切割 12mm 厚的木板,干脆用木板做一个,还是木头的手感好一些。

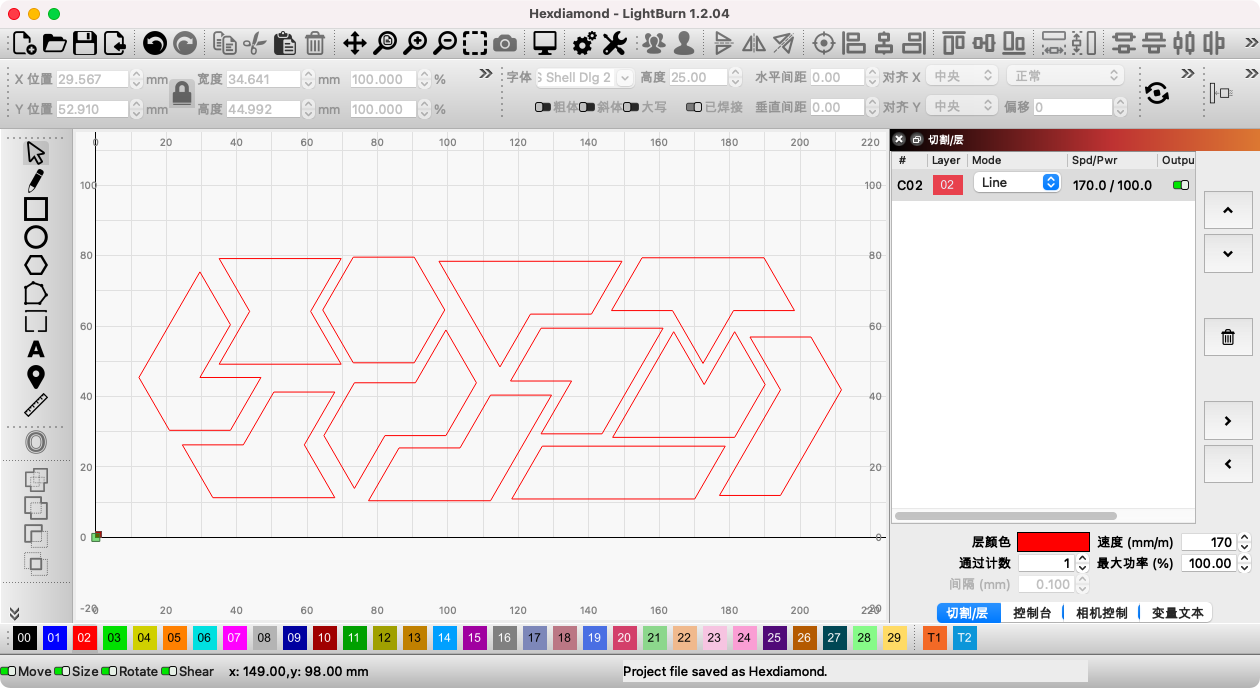

参考 网友的文章,在 LightBurn 里面绘制了 12 个积木拼图:
Hexiamonds

激光切割

选用 5mm 厚的椴木板,按照厂家建议的切割参数:功率 100%,速度 170mm/min,轻松穿透,昨天校正了机器,现在每一块积木都切割的板板正正,有的切完就直接掉下去了,其他没掉的,轻轻一震也都脱落了。下次打印的时候把速度调快一点试一下,应该不需要这么强的切割参数也行。

这次打印,特意把椴木板下面垫高了差不多 3 厘米,主要的想法就是利于烟气的扩散,效果也十分明显,正面基本看不到烟火燎烤的痕迹。

背面烟火燎烤的痕迹也比之前的切割减轻了很多,如果加上空气辅助的话,应该基本就看不出来了。除了侧面被烧成炭黑色,但是用手摸上去,手指也不会黑乎乎的。

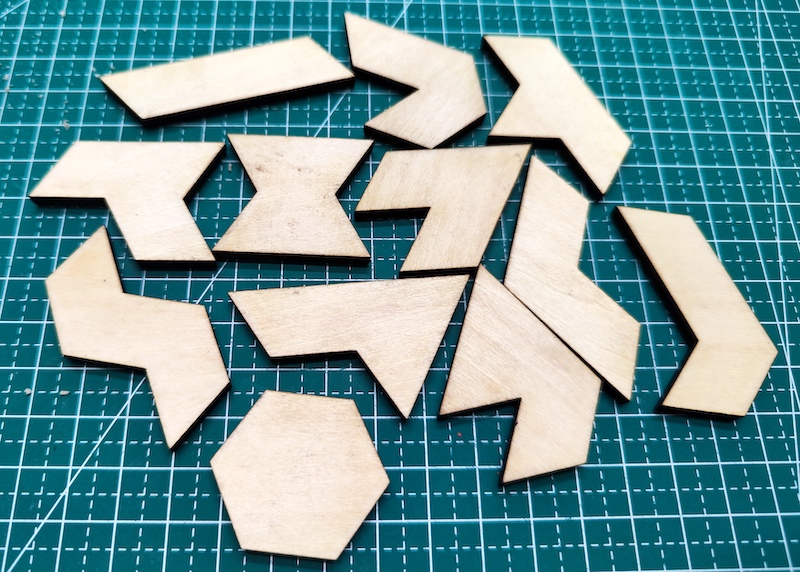

用 240 目的砂纸把两面和侧边都打磨了一下,效果还不错,可以玩了!

拼图图案的下载地址:https://www.pentoma.de/download-figuren-vorlagen/

相关信息

这是相关多联骨牌的网站,有谜题有答案。
https://puzzler.sourceforge.net/docs/hexiamonds.html
https://puzzler.sourceforge.net/
https://www.pentoma.de/

  • 本文作者:恩爸
  • 本文链接:https://sirit.com.cn/archives/485/
  • 版权许可:知识共享署名-相同方式共享4.0国际许可协议
  • 友情提示:本文更新于2022年11月11日,已超过141天没有更新,若内容或图片失效,请留言反馈。
  • 激光雕刻机打印错位解决方案
  • 好玩的纸笔游戏网站

已有 7 条评论
  1. ejsoon

    這個網站有三維打印文件:

    https://www.pentoma.de/3d-druck-vorlagen/

    ejsoon October 26th, 2022 at 10:10 pm回复
    1. 恩爸

      感谢感谢,太棒了!

      恩爸 October 26th, 2022 at 11:15 pm回复
  2. ejsoon

    家裏有激光切割機真是太方便了!有沒有考慮切一副「多聯蜂窩」?(我想跟你購買一副)

    ejsoon November 10th, 2022 at 08:30 pm回复
    1. 恩爸

      啥叫多聯蜂窩?

      恩爸 November 10th, 2022 at 09:24 pm回复
  3. ejsoon

    就是「多聯遊戲」的第四種。一共七塊。網上買不到,得自己做。我曾經做有好幾副,現在好像只剩一副了。想要一副激光切割的。如果有304不鏽鋼材質的就最好了。

    ejsoon November 11th, 2022 at 12:35 pm回复
    1. 恩爸

      我这个小功率激光只能切薄木板,昨天切了 10mm 的实木,侧边碳化很严重。不锈钢的材料,得用工业激光切割了。我先切一副多联蜂窝玩一下。

      恩爸 November 11th, 2022 at 12:52 pm回复
      1. ejsoon

        我看切到5mm就可以了,10mm是有點厚了。我一般都玩3MM的木片。

        ejsoon November 11th, 2022 at 04:06 pm回复
